當前位置:主頁 > 產品目錄 > 無損檢測設備 > 超聲波顯微鏡 > 美國SONIX超聲波顯微鏡 ECHO LS?

美國SONIX超聲波顯微鏡 ECHO LS?

簡要描述:SONIX公司是世界 500 強丹納赫集團(NYSE:DHR)下的全資子公司,是全球超聲波掃描檢測儀和無損檢測設備的領先制造商。自 1986 年成立以來, SONIX在無損檢測領域中不斷改革創新,是一家基于微機平臺,提供全數字化成像方案的公司。 SONIX 一直致力與技術革新,提供給客戶最領先的聲學檢測技術。 SONIX設備被廣泛應用于各種材料的無損檢測, 包括半導體,汽車零件和其他先進元件。擁有獨立開發的軟件,硬件和專利技術,這么多年來通過和客戶不斷合作,實現了 SAM 技術的持續改進

  • 更新時間:2024/10/25 0:00:00
  • 訪  問  量:16278
  • 產品型號:ECHO LS?
詳細介紹

超聲波顯微鏡被廣泛應用于半導體以及集成電路的制造和封裝測試行業,是一種理想的無損檢測儀器,能夠有效地檢測器件或材料內部的開裂、氣泡、雜質、斷層等缺陷。
其主要工作原理是,通過壓電陶瓷將電信號轉換成超聲波(>20KHz),用超聲波對樣品內部進行高精度地掃描,根據超聲波在不同密度材料中的傳播速度和反射系數的差異,獲得樣品內部不同區域的超聲波透射或反射,再經由軟件算法處理和成像。SAM的核心構成為,電氣部件、機械裝置、聲學部件、軟件系統。





產品特點
SONIX Echo-LS 能檢測到小至 0.05um 的缺陷,而且對于 bump、疊 die(3D 封裝)、倒裝芯片及各種傳統的塑料封裝等具有卓越的檢測性能。提高生產效率和產量,使用 ECHO 的設備和軟件容易的設置和使用

  •
  •
    • 工藝過程監測
    • 合格/失效分選
    • 專業認證

SONIX 掃描探頭頻率范圍從 10MHz 到 300MHz,適合各種類型的應用和材料。

其它關鍵特點:

  • 減少實驗室空間(占地面積小)
  • 鍵盤快捷鍵(方便移動操作)
  • 全焊接機身框架(促進平臺穩定性)
  • 降低水槽高度(人體工程學設計)
  • 可同時進行反射掃描和透射掃描
  • 最大 360 度可視
  • 超大掃描面積
  • 水槽底部?jī)A斜(易于排干水)
  • 探頭隨 Z 軸移動(取代托盤上下移動)
  • 可滑動支架
  • 符合歐洲機械指令
  • 緊湊、穩定的結構設計(低維護)
  • 符合 CE,SEMI S2,NRTL
  • 可滑動的電氣面板(方便維護)
  • 防靜電涂層(安全罩、水槽、門等)



技術參數:
機臺尺寸 79cm*9cm*22cm 步進軸(Y) 定位裝置:低電磁干擾導軌式步進馬達
掃描軸(X) 定位裝置: 線性伺服馬達 分辨率:0.25um
最大速度:1000mm/sec 最大掃描區域:350mm
重復精度:+/-0.5um 聚焦軸(Z) 定位裝置:低電磁干擾導軌式步進馬達
編碼器分辨率:0.5um 分辨率:0.25um
最大掃描區域:350mm 最大行程:50mm
夾具 JEDEC標準尺寸托盤夾具 脈沖發生器 DPR500 接收器配置L2/H4脈沖發生器
掃描平臺可固定特有的托盤夾具  可選U4超高頻脈沖發生器
 透射桿探頭固定   流體系統   循環泵和5um過濾器
注:ECHO LS是目前國內使用最廣泛的一款型號



其它特色軟件功能選項

  • TAMI  SCAN: 一次掃描得到最多 200 張斷層圖像
  • ICEBERG: 強大的離線分析技術
  • WinIC Pro: 增加功能和分析
  • WinIC Offiline:遠程分析
  • Waveform Simulator/Beam Emulator :波形仿真器

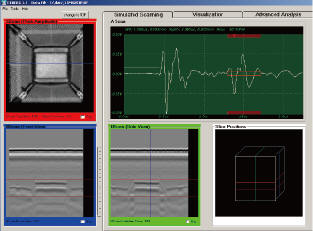

ECHO 機臺面板與 WinIC 軟件的組合,給用戶提供一個強大、簡易使用的分析工具。WinIC 軟件是 Sonix 公司獨家研發的超聲波掃描顯示鏡成像軟件,提供先進的圖像分析功能以幫助定量和定性分析圖像數據。WinIC 使用大量的圖形和屏幕指導幫助所有用戶,從入門到精通。



SONIX 軟件優勢



● 可編程掃描,自動分析
    定制掃描程序,一鍵開始掃描,自動完成分析,生成數據



● FSF表面跟蹤線
    樣品置于不平的情況下,自動跟蹤平面,獲取同一層面圖片





● ICEBERG離線分析
    存儲數據后,可在個人電腦上進行再次分析



● TAMI斷層顯微成象掃描
    無需精確選擇波形,可任意設定掃描深度及等分厚度,一次掃描可獲得200張圖片,最快速完成分析。
