隨著三坐標測量機越來越大，這不簡單的僅僅是設計的標準尺寸變大，結構的剛性更是至關重要的。機身重量也必須保證在最低限度。

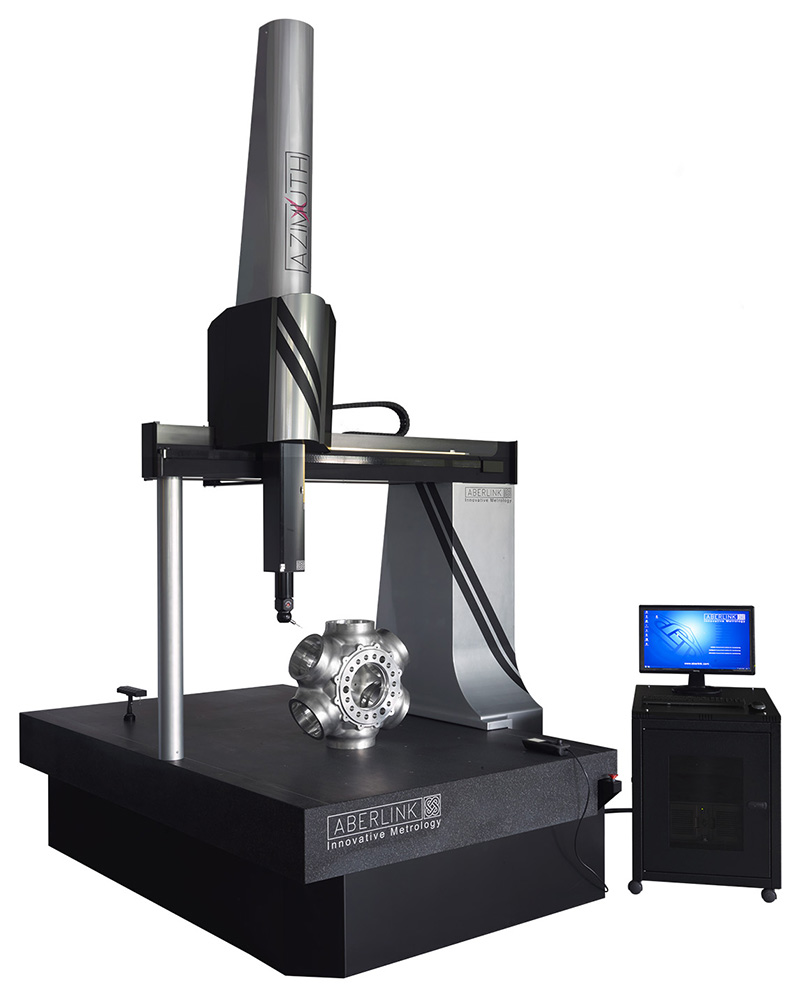

Azimuth三坐標測量機的橋式結構革命性的采用用于F1方程式賽車和航空航天工業的蜂窩狀鋁合金型材。卓越的剛度和重量比為Azimuth提供了性能和速度方面的強大優勢。對于這樣大小的三坐標，Azimuth不僅測量速度快，而且非常精確。Azimuth 的驅動系統設計提供簡單和可靠性和Y軸上的新型系統確保全系列的三坐標尺寸的性能沒有絲毫降低。

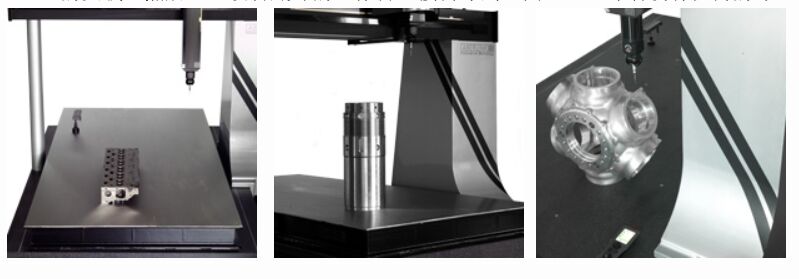

一臺大設備還應該能測量沉重的工件，這是另一個Aberlink領域的應用創新思維。而不簡單的是增加花崗巖底座的厚度，這將增加巨大的成本和設備重量。我們提供了一個特殊的設計，負載平面放在大理石底座上。這個平面能夠接受高達6噸的負載，然后通過設備底部的工作臺直接傳導到地面。這意味著沒有任何的計量檢測性能的損失。
產品特點：
● Aberlink革命性的易于使用的測量軟件
● 最短的學習時間——1天（事先沒有CMM的操作經驗）
● 能夠測量重達6000kg的部件
● Y軸尺寸從1000mm到3000mm可選
● 0.0001mm的高精度光柵尺
● 獨立的驅動系統確保在整個測量范圍內的優秀性能。
● 標配減震支架
● 標配提供CMM觸摸操縱桿
|
測量行程 |
X 1200 Y 1000, 1500, 2000, 2500, 3000 Z 1000 |
| 外形尺寸 (mm) | X 1940 Y 2000, 2500, 3000, 3500, 4000 Z 3495 |
| *空間精度 | TP20 (2.9 + 0.4L/100) µm TP200 (2.8 + 0.4L/100) µm SP25M (2.6 + 0.4L/100) µm |
| 分辨率 | 0.1µm |
| **最佳操作溫度 | 18 - 22°C |
| 操作溫度 | 0 - 45°C |
| 底座 | 實體花崗巖底座 |
| 底座承載力 | 500kg (實體)，可選擇增加至6000kg |
| 最大操作速度 | 1300mm/sec |
| 最大加速度 | 1700mm/sec² |
| 空氣消耗量 | 50 l/min (1.8 cfm) |
| 氣源要求 | 4 bar (60 psi) |
