EVO Cam II自面市以來，廣受來自多種行業領域的用戶青睞。
EVO Cam II獨特的功能多樣、簡單易用、高效靈活等優勢，令其擁有了無數可能。不僅可用于多種生產制造行業的質檢觀測工作，還常常應用于實驗室、生命科學等諸多科研領域。

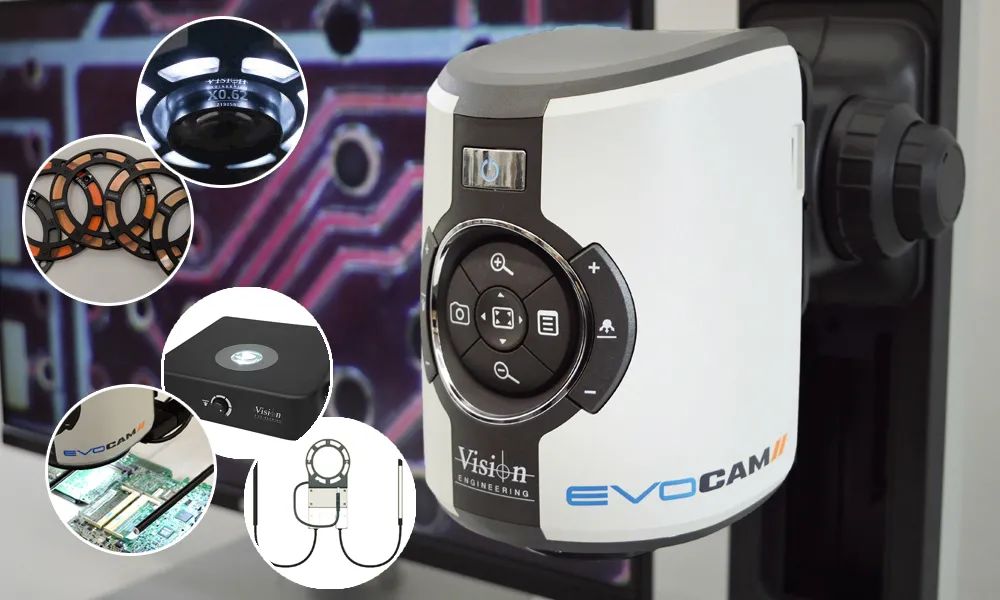

EVO Cam II的廣受歡迎，同樣也與其豐富多樣的配件選項密不可分。尤其是其搭配不同光源照明配件之后，令許多應用中的觀測難題迎刃而解。
EVO Cam II為不同領域不同應用環節提供了廣泛的照明選項，以滿足特定觀測需要。
|
|
1 # EVO Cam II # 光源對比增強器 |
|
|
完美呈現低對比度及透明樣品 |
 |
|
在觀測許多樣品時常常會發生這樣的情況：由于樣品的材質透明或半透明，導致觀測圖像無法看清以及對比不明顯，無法辨識細節，令觀測工作進展困難……

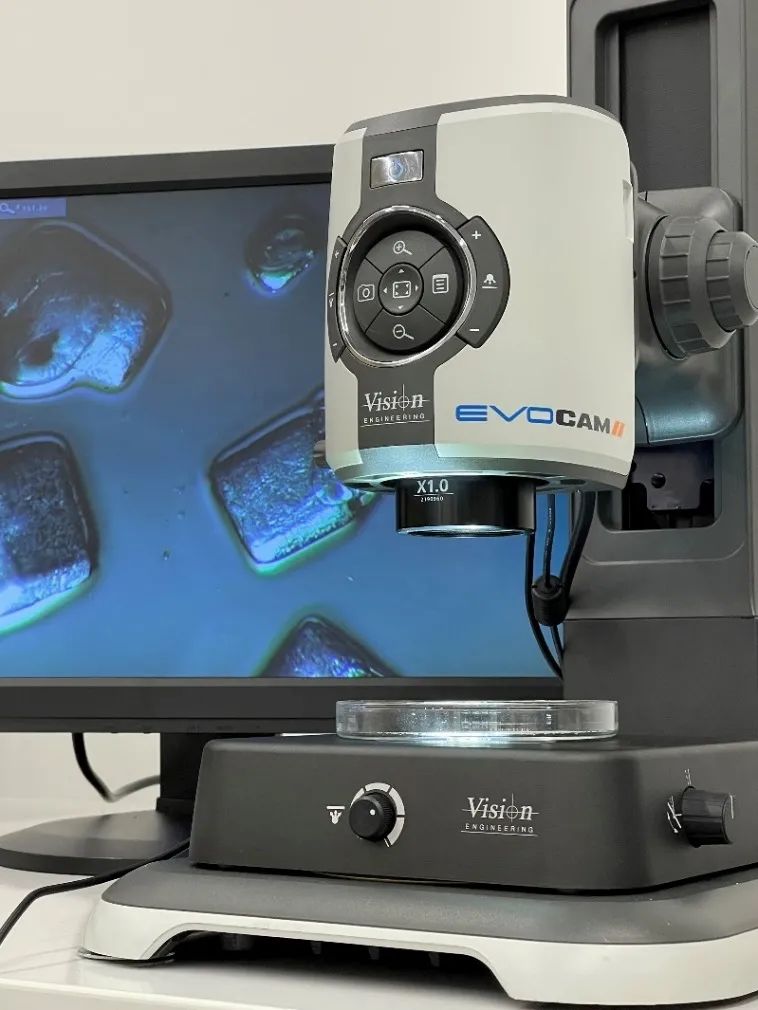

通過這款光源對比增強器，帶來透射式傾斜照明，為那些幾乎無法看到的透明或半透明物體帶來生動清晰的三維立體觀察效果。
|
|
 |
 |

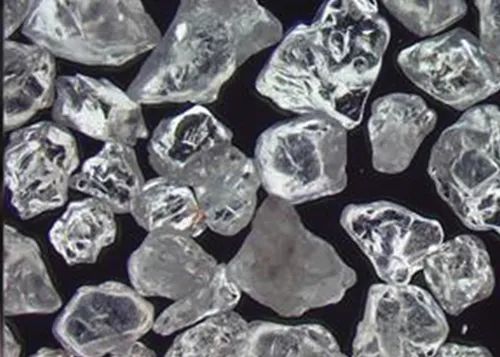

| 清晰觀察透明及半透明物體 | |
|
• 增強不易識別的目標特征的3D觀察視圖
|
|
|
2 # EVO Cam II # 紫外線環形燈 |
|
|
常用于電子、航空航天和法醫鑒定 等諸多應用領域 |
 |
|

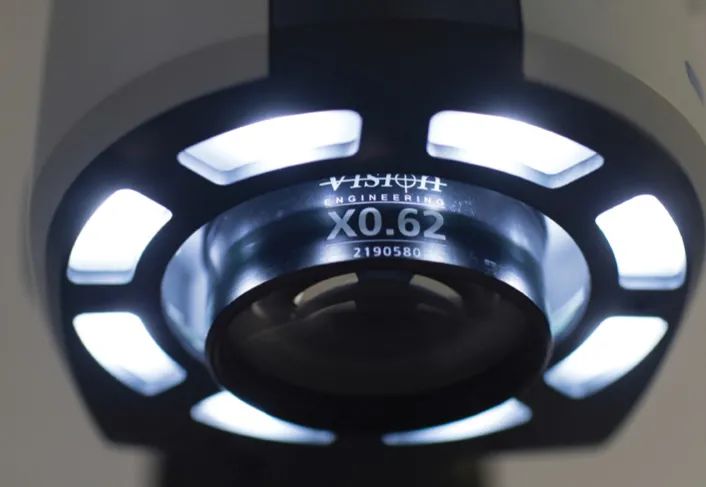

EVO Cam II的LED環形燈照明不僅可提供明亮的無陰影照明，還可提供UV紫外線照明。UV紫外線環形燈照明適用于UV熒光涂料、染料及安全特征的檢測。
|
|
|
3 # EVO Cam II # 環形燈濾片 |
||
|
選擇濾片模擬不同光源 |
 |
|
|

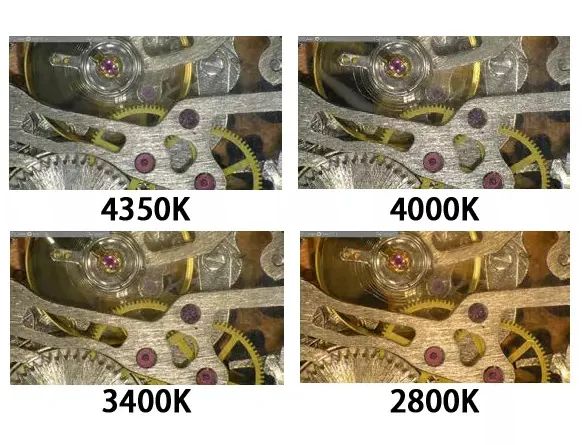

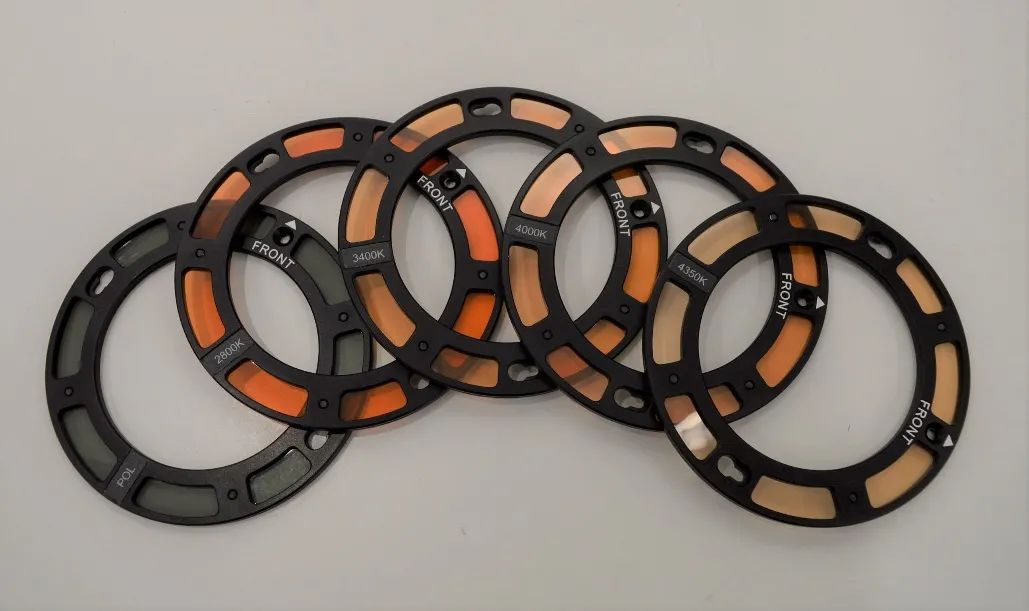

EVO Cam II的環形LED燈照明光源色溫約為~5500K。應用不同色溫濾片可在不同程度降低色溫值（獲得更暖的光源）。改變光源的色彩可獲得類似于不同光源的色溫。 四種不同色溫濾片選項，可快速更換， 優化適合不同觀測對象的光照條件，為用戶帶來更多靈活度。
|
||
|
• 濾片2800K，可提供色溫~2800K，近似于鹵素燈。 • 濾片 3400K，可提供色溫~3400K，近似于暖白色鎢絲燈。 • 濾片 4000K，可提供色溫~4000K，近似于偏暖自然白色鎢絲燈。 • 濾片4350K，可提供色溫~4350K，偏冷自然白。 |
||
|
4 # EVO Cam II # 環形燈偏光濾片 |
|||
|
有助于增強細節和對比度 |
 |
||
|
EVO Cam II環形燈還可搭配偏光濾片以分化入射光線。搭配物鏡上的偏光濾鏡共同使用可以減少眩光及反光。
在檢測具有電鍍層的微小零部件時，例如具有電鍍端電極的片式元件，普通的光源下很難檢查電鍍的缺陷。EVO Cam II提供的偏光特性，對零部件的電鍍層進行細節甄別。利用偏光濾片對光線的不同折射發現瑕疵細節，有助于增強細節和對比度。
|
|||
|

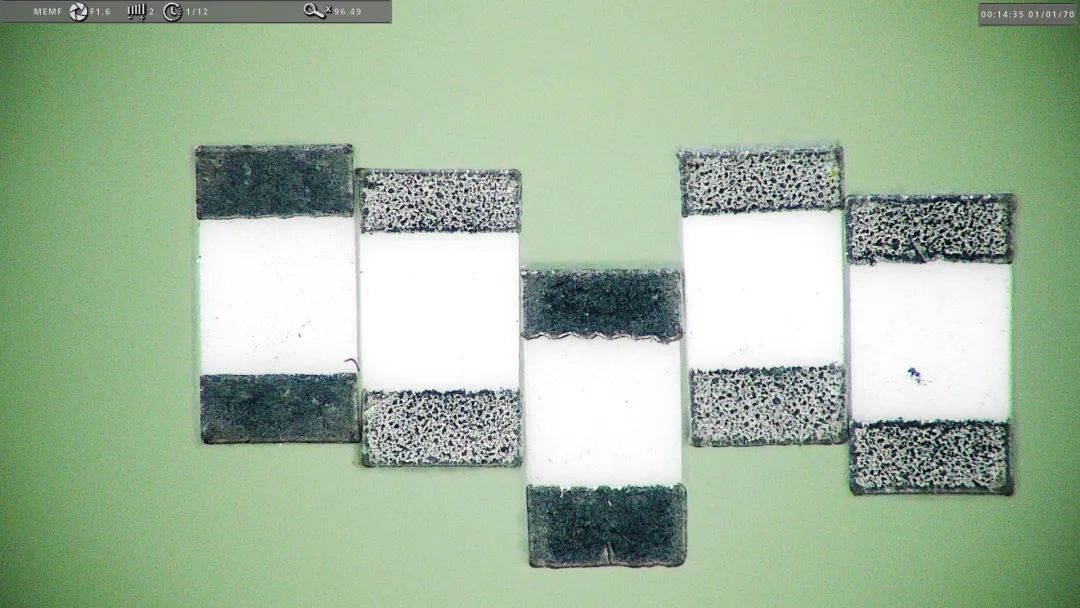

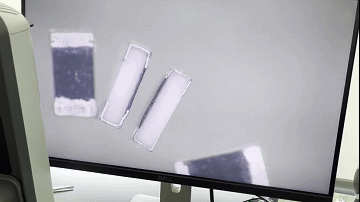

偏光狀態下輕松觀察片式元件電鍍質量 |
|||
|
5 # EVO Cam II # 靈活光源 |
||||
|
優化光線以突出被測部件 |
 |
|||
|
優化光線以突出被測部件，增強深度感知及控制光線反射。 靈活光源為諸多較難觀察的目標物提供了理想的照明選擇。大面積反射的物體可以被清晰地照亮；陰影和對比度可以控制，以增強清晰度并更容易觀察觀測。光源位置可調低有助于檢測碎屑和表面污染。

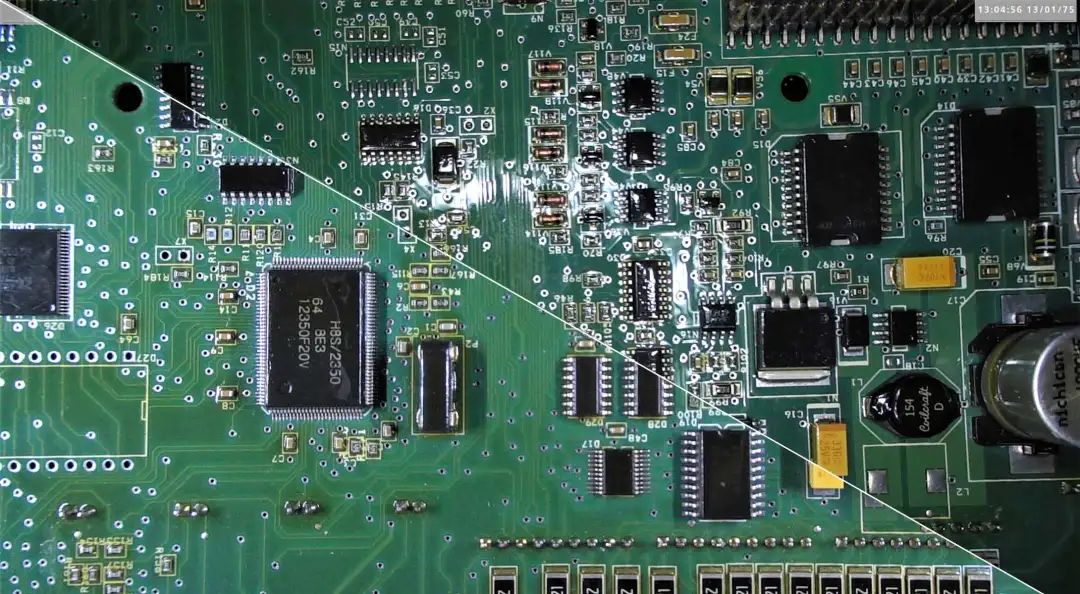

下圖對比顯示了在EVO Cam II標準環形燈光源以及在靈活光源下的涂層PCB板，可以看到在靈活光源下避免了光線反射。

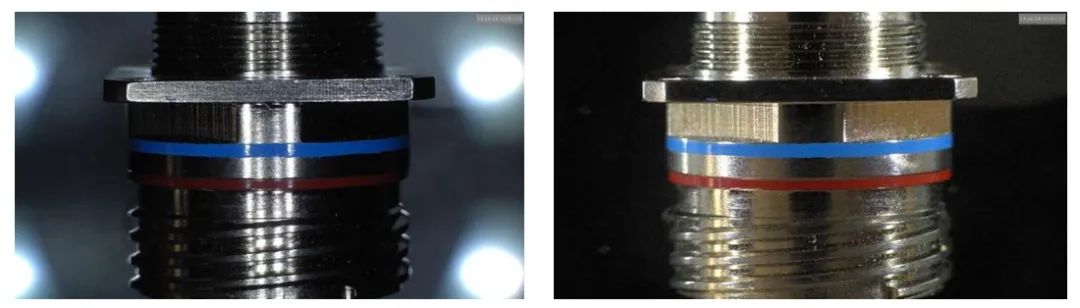

另一個示例：頂部環形燈也會在其他物體上造成不必要的反射，可通過使用靈活光源照明來避免。
|
||||
|

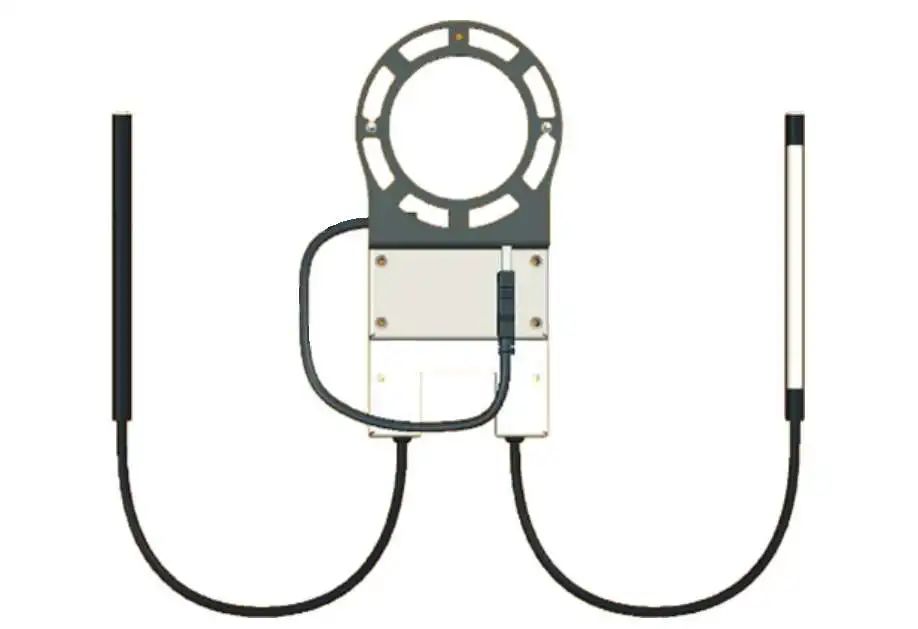

• 雙側條形光源直接安裝在攝像頭上，與攝像頭同時移動，確保工作區域明亮清晰。 • 可獨立控制并定位。 • 可控制光線對反射和陰影的影響，針對目標物優化照明條件。 • 十分適用于觀測有大面積反射的目標物。 可配合或替代標準環形燈使用 |
||||
|

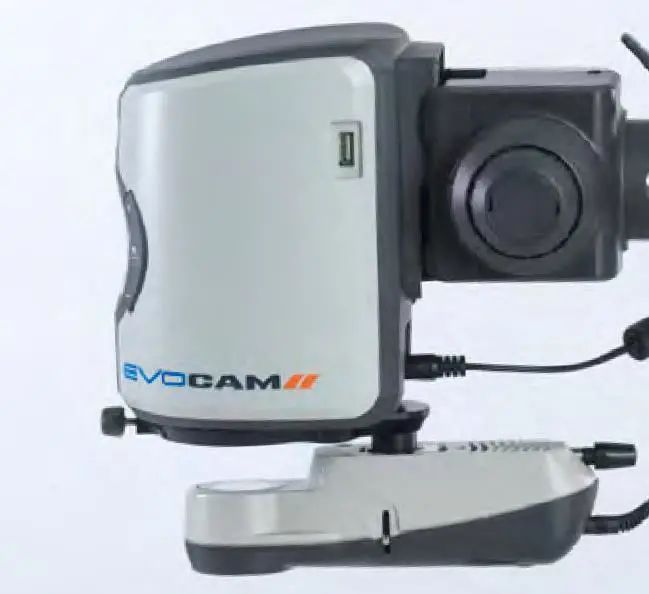

6 # EVO Cam II # 同軸光源 |
|||||
|
在攝像頭觀察范圍內的區域都能被照亮 |
 |
||||
|

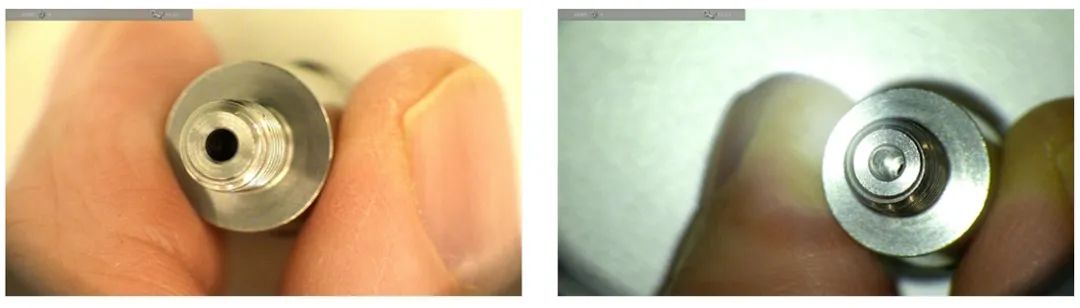

狹窄的凹槽和孔洞的檢查是數碼觀測的一大挑戰，因為這些特征不能用常規照明來觀察。采用同軸光源照明，可照亮鉆孔，使孔底部易于檢查。 同軸光源配件專為簡化檢查鉆孔，管線，導管，凹槽，洞眼等特征，解決針對此類特征的照明問題。除了通過鏡頭的反射照明，它還具有光圈控制和旋轉/角度調整，可精準調整光線，例如：只允許光線通過目標物的孔洞，或減少其他表面的耀斑及反光來提升清晰度分辨率。

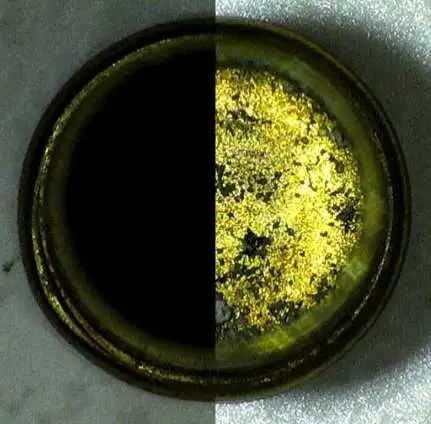

上圖顯示了不使用同軸光源照明及使用同軸光源照明的鉆孔底部的放大圖像對比 |
|||||
|
• 適用于檢查難以照亮的特征，如鉆孔，管線，導管，凹槽，連接器，洞眼及緊密安裝的組件。 • 令EVO Cam II擁有更廣泛靈活的照明條件，適合檢查不同目標物。 • 移入/移出設計：在不使用同軸光源時可將其快捷地移出視場。 |
|||||
|
更好地控制照明可以更好地控制觀測結果。擁有豐富照明選項的EVO Cam II為用戶帶來高清快捷的觀測體驗。
EVO Cam II為您帶來更多可能，在多用戶、多環境、使用條件下輕松勝任多種任務，完成不同操作，精準高效！ |
|||||
 |
|||||
